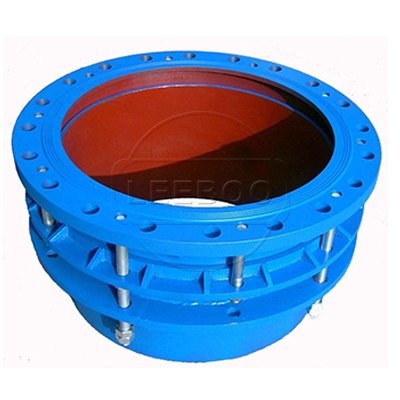

VSSJA-1(BF)单法兰限位伸缩接头

产品名称:VSSJA-1单法兰限位伸缩接头(BF单法兰松套限位补偿接头)

产品别名:单法兰伸缩接头   单法兰限位伸缩

产品规格:【DN65mm-DN3600mm】

产品压力:0.6-1.0MPa

产品认证:ISO9001-2008

适用范围:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

产品材质:碳钢,球墨铸铁,不锈钢

产品颜色:蓝色,可根据客户要求调色。

工作温度:-40度至80度

热线:0371-64030111Hot

传真:0371-64032669

邮箱:[email protected]

在线留言

全国统一销售热线:0371-64030111,欢迎来厂考察,全体鑫利人恭候你的光临!

  • 产品介绍
  • 产品优势
  • 产品特点
  • 典型案例
  • 订货须知

    BF(VSSJA-1)单法兰限位伸缩接头是由松套伸缩接头和一个限位短管组合而成。单法兰松套限位伸缩接头使用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的安全运行。

    BF(VSSJA-1)单法兰限位伸缩接头能够实现管道轴向位移的补偿,并且能够大大减少管道运行时的轴向推力,从而延长管道的使用寿命,保护线路的安全运行。单法兰松套限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏或损坏,主要用于在允许位移范围内吸收轴向位移和缓解轴向压力推力的管道松套连接,实现了管道一边法兰连接,一边为焊接的不一致性的方便连接。并且安装在管道线路上能够方便阀门的拆装与维护,并且能够克服地陷对管道线路造成的不良影响。BF(VSSJA-1)单法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
    BF(VSSJA-1)单法兰松套限位伸缩接头使用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,管道的安全运行。
    1 伸缩量大,使用寿命长。
    2 方便阀门的拆装,有利于管线的定期维护。
    3 本产品能够有效地起到保护管线避免受到地陷带来的不良影响。
    4 材质优良,运行稳定。

    序号No. 名称Name 数量Quantity 材料Material
    1 本体Body 1 QT400-15,Q235A,ZG230-450,20
    2 密封圈Gasket 1 NBR
    3 压盖Cover 1 QT400-15,Q235A,ZG230-450,20
    4 限位短管Limited short pipe 1 Q234A,20,16Mn
    5 螺母Nut 4n Q235A,20,1Cr8Ni9Ti
    6 长螺柱Long Stud n Q235A,35,1Cr8Ni9Ti
    7 螺柱bolt n Q235A,35,1Cr8Ni9Ti

    公称通径

    Nominal iameter

    DN

    管子外径

    External diameter of pipe DW

    外径尺寸

    Length

    伸缩量Compensation 法兰连接尺寸 Flange connecting dimension
    0.6Mpa 1.0Mpa
    DW D0 L L1 D D1 n-do D D1 n-do
    65 76 76 340 105 50 160 130



    4-Ф14

    185 145 4-Ф18
    80 89 89 190 150 4-Ф18 200 160 8-Ф18
    100 108 108 210 170 220 180
    114 114
    125 133 133 240 200 8-Ф18 250 210
    140 140
    150 159 159 265 225 285 240 8-Ф22
    168 168
    200 219 219 320 280 340 295
    250 273 273 375 335 12-Ф18 395 350 12-Ф22
    300 325 325 350 130 65 440 395 12-Ф22 445 400
    350 377 377 490 445 505 460 16-Ф22
    400 426 426 540 495 16-Ф22 565 515 16-Ф26
    450 480 480 595 550 615 565 20-Ф26
    500 530 530 654 600 20-Ф22 670 620
    600 630 630 755 705 20-Ф26 780 725 20-Ф30
    700 720 720 860 810 24-Ф26 895 840 24-Ф30
    800 820 820 590 220 130 975 920 24-Ф30 1015 950 24-Ф33
    900 920 920 1075 1020 1115 1050 28-Ф33
    1000 1020 1020 1175 1120 28-Ф30 1230 1160 28-Ф36
    1200 1220 1220 1405 1340 32-Ф33 1455 1380 32-Ф40
    1400 1420 1420 1630 1560 36-Ф36 1675 1590 36-Ф42
    1500 1520 1528 1730 1660
    1600 1620 2628 1830 1760 40-Ф36 1915 1820 40-Ф48
    1800 1820 2828 2045 1970 44-Ф40 2115 2020 44-Ф48
    2000 2020 2030 2265 2180 48-Ф42 2325 2230 48-Ф48
    2200 2220 2230 2475 2390 52-Ф42 2550 2440 52-Ф56
    2400 2420 2430 2685 2600 56-Ф42 2760 2650 56-Ф56
    2600 2620 2630 600 240 140 2905 2810 60-Ф48 2960 2850 60-Ф56
    2800 2820 2830 3115 3020 64-Ф48 3180 3070 64-Ф56
    3000 3200 3030 3315 3220 68-Ф48 3405 3290 68-Ф60
    3200 3220 3230 3525 3430 72-Ф48
    3400 3420 3430 3735 3640 76-Ф48
    3600 3620 3360 3970 3960 80-Ф56


    吴中区25个重大项目集中开工


    太湖新城小学、逸林商务广场、太湖文化中心(一期商业)……昨日,吴中区开发区举行了25个重大项目集中开工仪式,这25个重大项目主要涉及高端制造业、现代服务业、基础设施和民生事业等领域。2016年,吴中区计划安排306个、总投资1573亿元的重点建设项目。
    逸林商务广场项目位于东太湖路以北、旺山西路以西地块,占地面积152亩,建筑面积为50万平方米,总投资23亿元。项目将建设成为集商务中心、四星酒店、五星酒店、酒店式公寓、商务办公和商业于一体的城市综合体,成为太湖新城的活动中心。太湖新城小学项目位于苏州太湖新城,北至天三路,南至滨湖路,占地规模4.88万平方米,总建筑面积5.67万平方米,总投资3.6亿元。项目分别由科技体验中心楼、低年级教学楼、中年级教学楼、高年级教学楼、专业课楼、活动中心楼、餐厅楼等组成,共设八轨48班。
    巩义鑫利作为此次项目的管道配件限位伸缩接头的主要供应商将严格按照国家标准和用户的实际环境要求供应优质高效的伸缩器产品,确保产品能够有效的运行。

    1、客户对产品有特殊要求,须在订货合同中提供以下说明:
    (1)结构长度
    (2)连接形式
    (3)公称直径、全通径、缩径、管道尺寸
    (4)使用介质及温度、压力范围
    (5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
    2、本厂可根据客户特殊要求配置定做和设计特殊产品。
    3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
