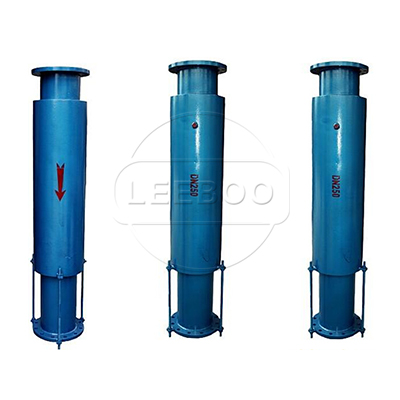

JZM直埋式波纹补偿器

【产品名称】:JZM型直埋式波纹补偿器

【产品别名】:直埋式补偿器

【产品规格】:【DN50mm-DN1000mm】

【产品压力】:0.25-2.5MPa

【产品认证】:ISO9001-2008

【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】:碳钢,球墨铸铁,不锈钢.

【产品颜色】:蓝色,可根据客户要求调色.

【工作温度】:-40度至80度



热线:0371-64030111Hot

传真:0371-64032669

邮箱:[email protected]

在线留言

全国统一销售热线:0371-64030111,欢迎来厂考察,全体鑫利人恭候你的光临!

  • 产品介绍
  • 产品优势
  • 产品特点
  • 典型案例
  • 订货须知

    直埋式波纹补偿器主要用于直埋管道的轴向补偿,同时具有超强抗弯能力,所以不考虑管道下沉的影响,直埋式波纹补偿器在外壳及导向套筒保护下波纹管实现自由伸缩补偿,其它性能跟普通波纹补偿器相同。 直埋补偿器结构设计比较严密,运行稳定,使用寿命长适合安装管道的埋地铺设,密封工作做得好的话可以使用三十多年,不需要人员的维护。能够对管道的轴向位移进行有效的补偿,在内外套筒的双层保护下,直埋式波纹补偿器的弹性元件避免受到外界因素的影响,保障了管道运行的稳定性。

    1、为使直埋是波纹补偿器起到补偿作用直埋式波纹补偿器两端必须设固定支架防止管道受内压推力影响外移拉伸。
    2、直埋式波纹补偿器的一端指单向补偿的直埋式补偿器死端要靠近一端的固定支架用补偿器的活头补偿管道。
    3、根据补偿量设定两个固定支架的距离补偿量一般不大于管径。
    4、试压过程中以补偿器不得出现拉伸现象。
    5、JZM型直埋式波纹补偿器主要用于直埋管道的轴向补偿具有抗弯能力。JZM型直埋式波纹补偿器主要适用于轴向补偿同时具有超强抗弯能力所以不考虑管道下沉的影响。
    6、JZM型直埋式波纹补偿器适用于只有轴向位移的管路中本产品具有补偿横向位移和轴向与横向合成位移的能力但因为补偿量较小一般只做为轴向补偿更能发挥其特性使用寿命更长更安全可靠。
    7、直埋内压波纹补偿器要求在两固定支座之间,只装一个波纹补偿器其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同。由于直埋内压波纹补偿器在管道上实现自由补偿和安装简单等特点,因而深受工程设计及安装使用者的欢迎。直埋外压式波纹管补偿器具备外压式补偿器及自由补偿直埋式补偿器的双重有点在热网管道施工中得以广泛的应用。
